Toistakseksi suurien päätöstaulujen muokkaaminen Camunda Modelerilla on työlästä. Tyhjää parempi apu on Excel Import Plugin, joka mahdollistaa suurien päätöstaulujen luonnin Excel-dokumentista.

camunda-modeler-excel-import-plugin-1.4.1.zip

Vihje

Camunda Modelerin versio 4.x tarvitsee lisäosan aikaisemmin julkaistun version.

camunda-modeler-excel-import-plugin-1.2.0.zip

Lisäosa asennetaan purkamalla sen paketti erityiseen hakemistoon:

  • Linux: /home/{käyttäjä}/.config/camunda-modeler/resources/plugins/{lisäosa}

  • Mac: /Users/{käyttäjä}/Library/Application Support/camunda-modeler/resources/plugins/{lisäosa}

  • Windows: C:\Users\{käyttäjä}\AppData\Roaming\camunda-modeler\resources\plugins\{lisäosa}

Varoitus

Lisäosalla tuodun päätöstaulun kaikki sarakkeet ovat tyyppiä String ja tyypit täytyy korjata käsin jokaisen tuonnin jälkeen.

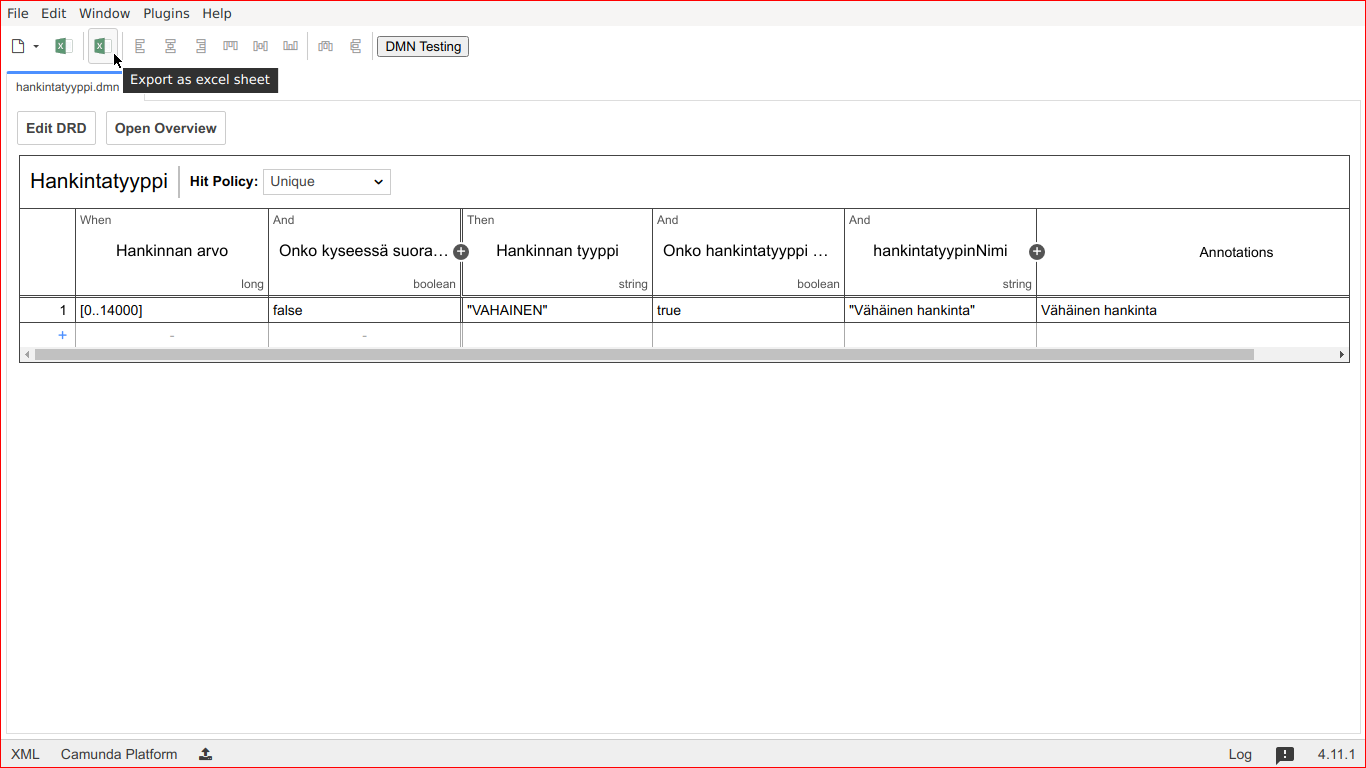

Vie minimaalinen malli#

Excel-tuonti kannattaa aloittaa viemällä minimiaalinen pohja ensin mallinnustyökalusta Exceliiin.

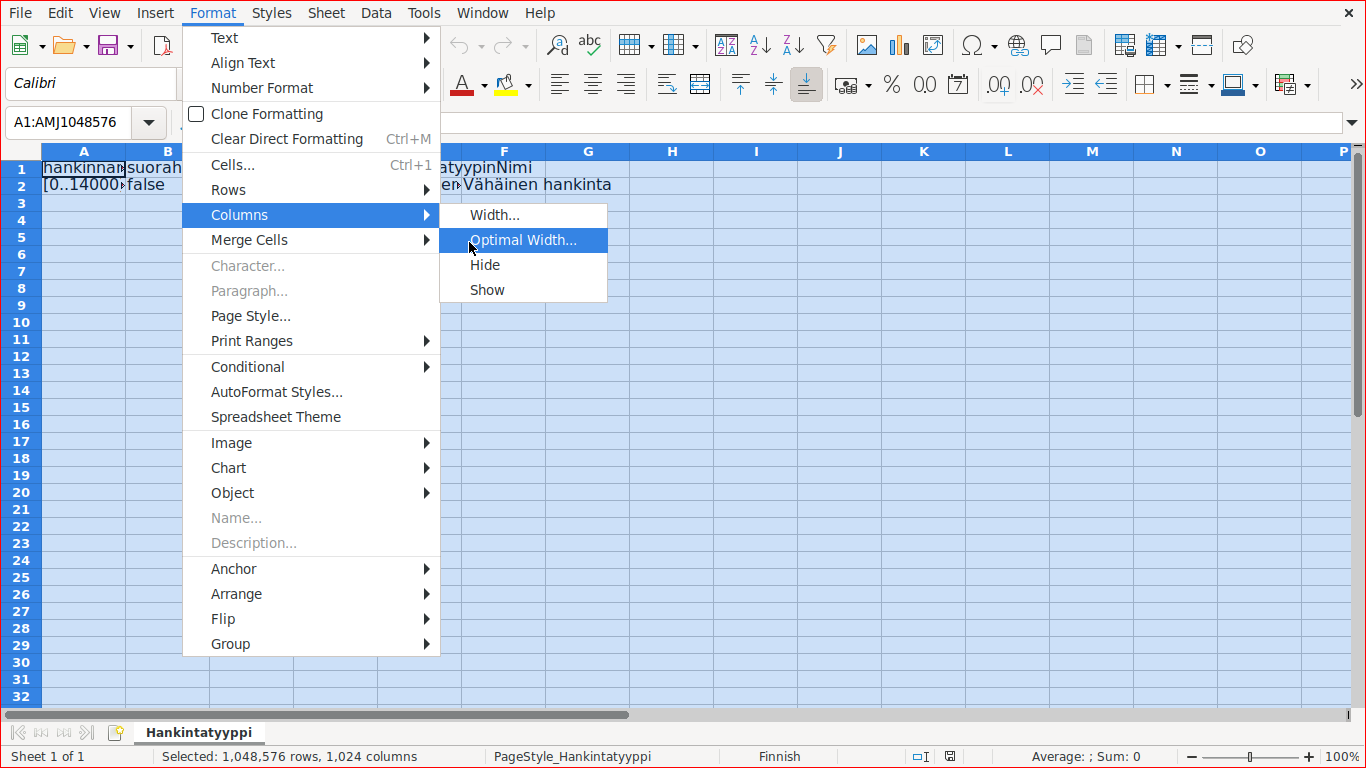

Säädä sarakkeet luettaviksi#

Kun viedyn taulukon avaa Excelissä tai LibreOfficessa, siitä puuttuu vielä kaikki muotoilut. Ainakin LibreOfficella on mahdollista korjata sarakkaiden levyeys lukukelpoiseksi yhdellä toiminnolla.

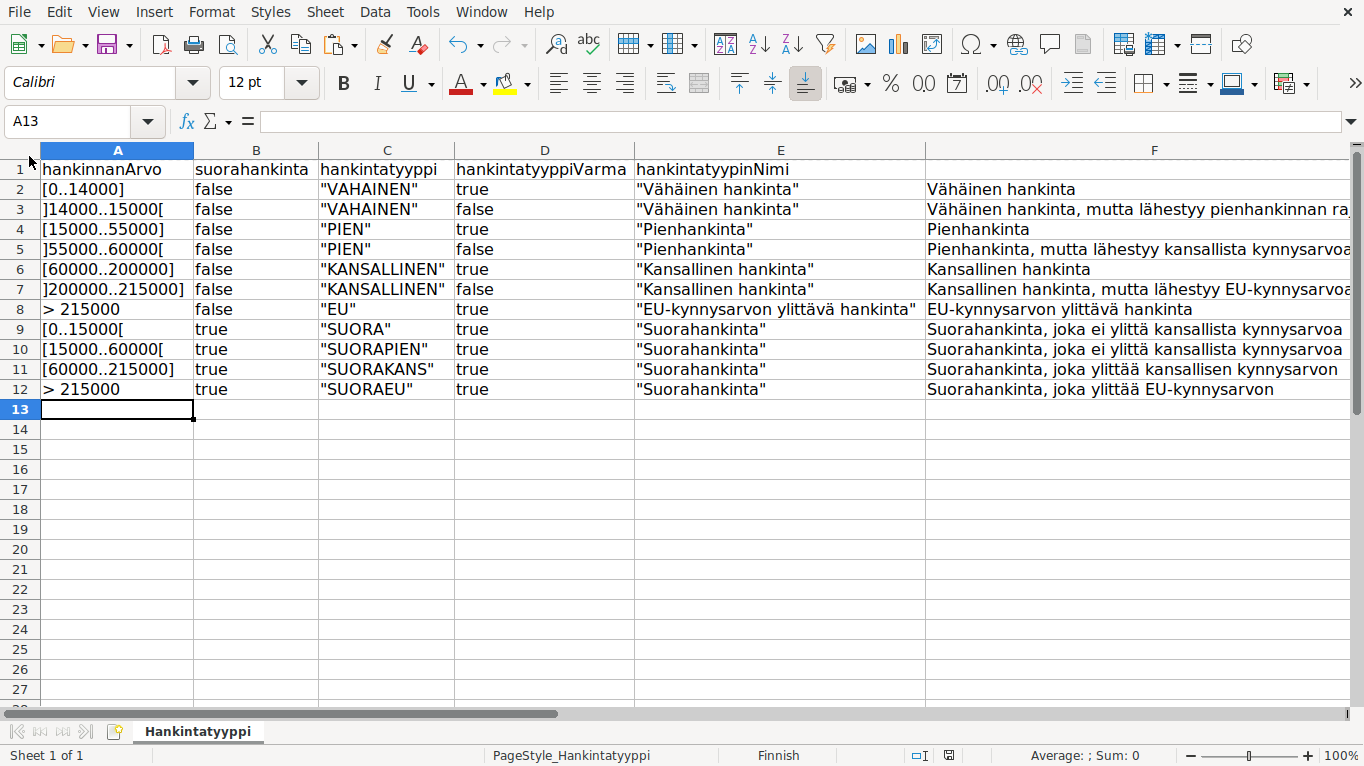

Lisää päätöstaulun rivit#

Excelissä rivien lisääminen tauluun on suoraviivaista, kunhan lopullisen taulun saa tavalla tai toisella ”kaavattomaksi”.

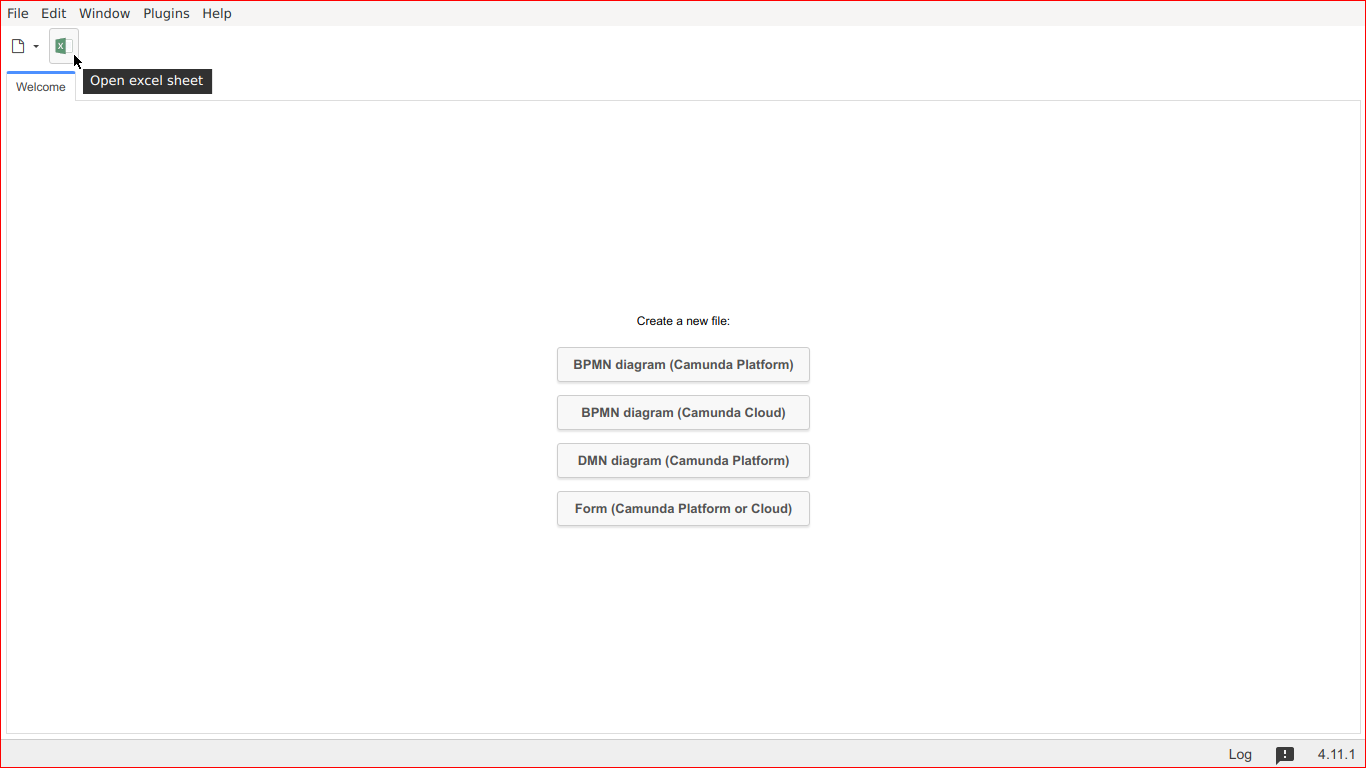

Avaa taulukko Modelerissa#

Takaisin Camunda Modeleriin Excel-taulukun saa tuotu vai uutena päätöstauluna.

Syötä päätöstaulun muoto#

Tuontia varten täytyy vielä syöttää päätöstaulun tulossarakkeiden määrä.

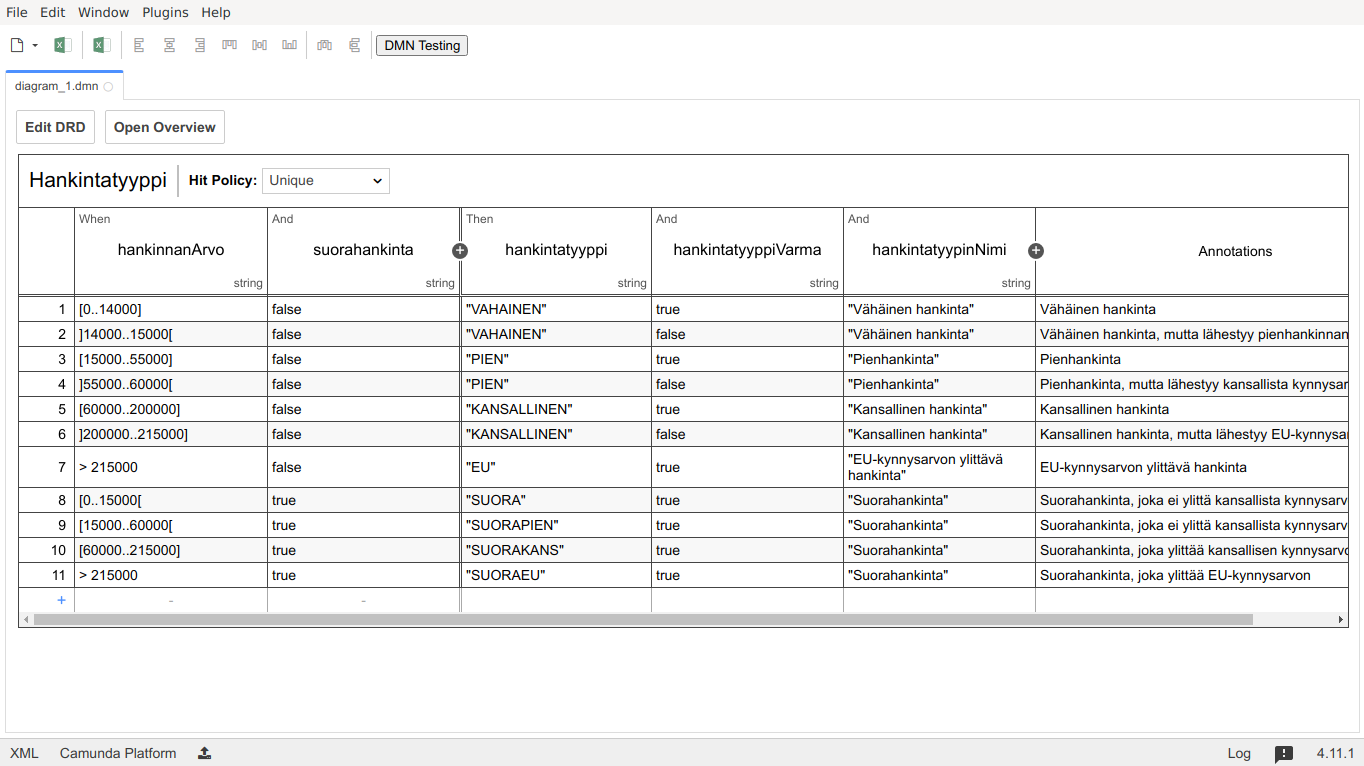

Korjaa päätöstaulun tietotyypit#

Valitettavasti DMN-Excel-DMN-kierros ei ole häviötön, vaan sarakkeiden tyypit (String, Boolean, Double, …) valitettavasti katoavat matkalla. Ne täytyy palauttaa joko käsin klikkailemalla tai käsin vanhasta DMN-mallin XML-koodista kopioimalla.

Valmis päätöstaulu#
